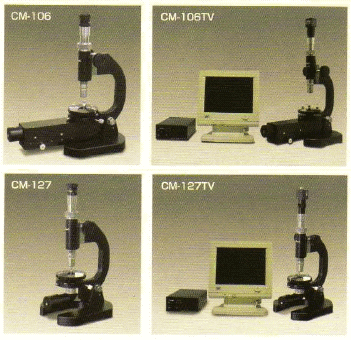

CM-106, CM-106TV, CM-127, CM-127TV |
|
偏心顯微鏡是以手動旋轉被檢物，以穿透光的偏向量評價光學鏡頭‧光學板材等的偏心量的裝置。能高精度測出接合鏡片時的定心，或組裝時的偏心量及方向，也能用於產線作業。光源採用高亮度LED，與鎢絲電燈泡相比，僅需1/15的消費電力。
|
|
|
| 型式Model |
CM-127 |
CM-127TV |
CM-106 |
CM-106TV |
| 用途(被檢物) |
凸透鏡、凹鏡頭、接合鏡片等 |
| 對物鏡 |
×10 |
| 接目鏡 |
×10(附視度調整結構) |
| CCD攝影機 |
--- |
1/2型黑白 |
--- |
1/2型黑白 |
| 監視器 |
--- |
9型黑白 |
--- |
9型黑白 |
| Lens Holder* |
Φ10-50mm |
| 被檢鏡頭的焦點距離 |
30-300mm |
15-500mm |
| 最小測出分辨能力 |
20秒(被檢鏡頭與對物鏡的間隔為100mm的時候) |
| 光源 |
綠色高亮度LED (6V,180mW) |
*可選配適用φ22-φ100mm之Lens Holder
|
|
 |
|
|
PEARL |
|
使用望遠式光學系統，不需調整對物鏡至被測物的高度，測量偏心更方便容易。藉由切換光學系統的功能，有每格10秒或20秒精度可以選擇，可以測量f=±3～∞的鏡片/鏡頭偏心。
|
|
|
| 型式Model |
CM-100α |
| 用途(被檢物) |
凸透鏡、凹透鏡、接合透鏡等 |
| CCD攝影機 |
1/4黑白 |
| 監視器 |
7型黑白液晶 |
| Lens Holder* |
Φ10-50mm |
| 被檢鏡頭的焦點距離 |
±3mm ~ ∞ |
| 最小測出分辨能力 |
Low:20秒/High:10秒 |
| 光源 |
綠色高亮度LED(6V,108mW) |
*可選配適用φ22-φ100mm之Lens Holder
|
|
|
|
|
PEARL |
|

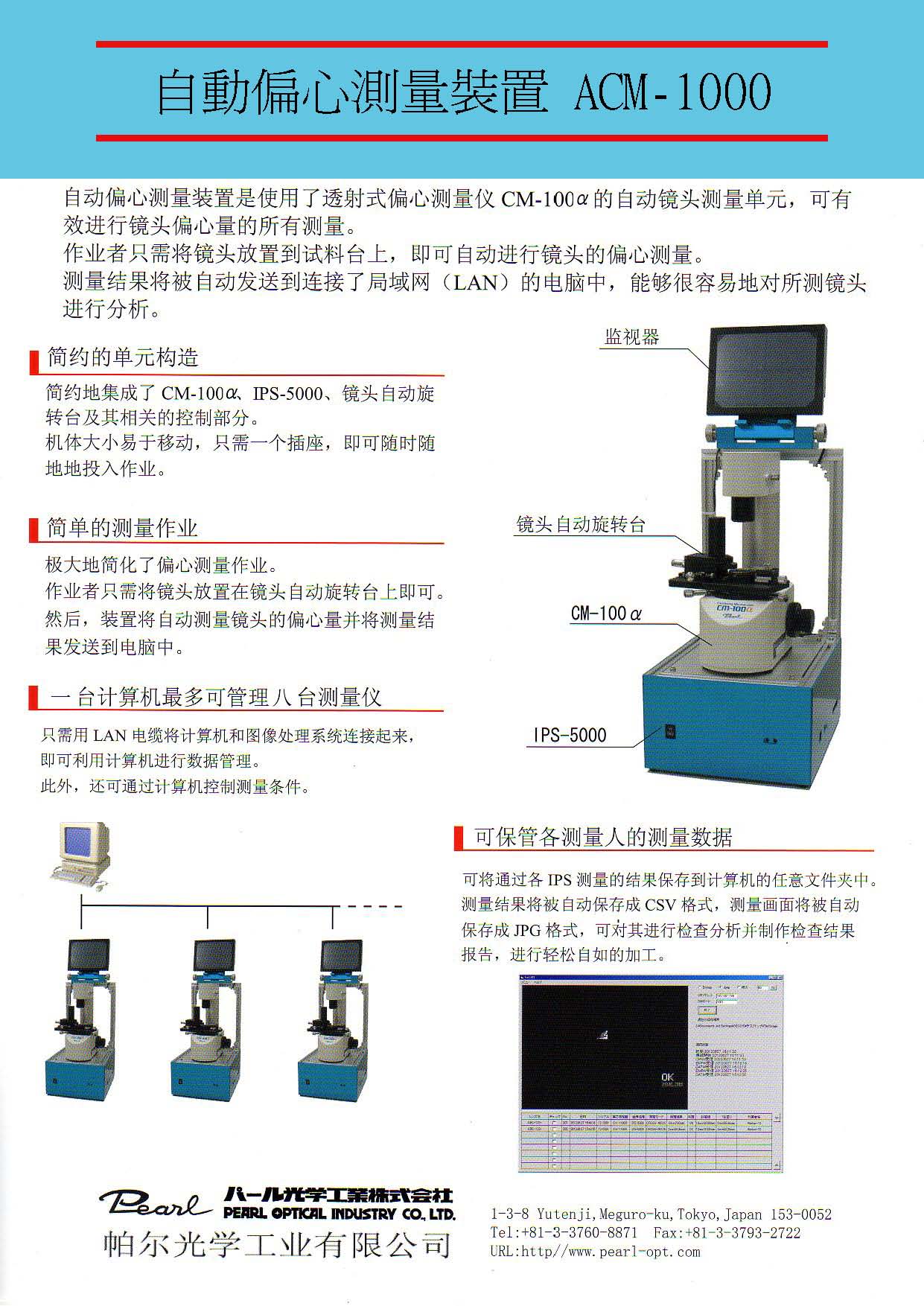

本設備是使用了穿透式偏心量測儀CM-100α與畫像處理系統IPS-5000的自動偏心測量裝置，可有效進行鏡頭&鏡片偏心量的測量。作業員只需將鏡頭放置於載台即可自動進行偏心測量，減少人為測量的誤差。測量結果會自動傳輸到連接的電腦上，易於分析結果。
|
|
|
|
|
PEARL |
|
| ◆ |

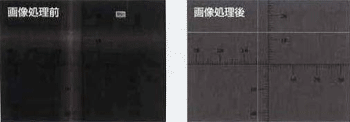

新開發的畫像處理系統可以鮮明的表示出模糊穿透十字像。 |
| ◆ |
旋轉鏡片時，會自動的記錄旋轉軌跡並以最小二乘法用數字表示偏心量。 |
| ◆ |
監視器直接顯示偏心量(角度)。 |
| ◆ |
適用Pearl的偏心顯微鏡及穿透式偏心測量儀。 |
|
 |
|
|
| 型式Model |
IPS-5000 |
| 測量模式 |
十字顯示模式、Y軸測量模式、十字測量模式 |
| 畫面顯示語言 |
日語 / 英語 |
| 電源 |
AC100V～240V |
| 尺寸,重量 |
W255 x D165 x H50, 1.4kg |
| 附件 |
電源線,PS/2滑鼠,操作說明書 |
| 選配 |
腳踏開關 |
|
|
|
|
|
PEARL |
|
反射式偏心測定器是以反射方式測量被檢鏡片(凸透鏡、凹透鏡)的外徑與鏡片球面中心的偏心量的裝置。 |
|
|
|
| 型式Model |
RCM-2 |
RCM-10 |
| 對物鏡 |
工作距離 |
75mm |
依被測透鏡的曲率半徑R值來選擇
要使用的物鏡種類(4種組合) |
| 有效口徑 |
Φ20mm |
| CCD攝影機 |
1/2型 黑白 |
1/2型 黑白 |
| 監視器 |
|
9型 黑白 |
9型 黑白 |
| 被檢透鏡的曲率半徑 |
凸透鏡 |
75mm以下 |
R= 1 ~ ∞ (*1) |
| 凹透鏡 |
200mm以下 |
R= 1 ~ ∞ (*1) |
| 顯微鏡移動量 |
|
200mm |
300mm |
| 最小測出分辨能力 |
|
20秒(曲率半徑R=50mm的時候) |
20秒(曲率半徑R=50mm的時候) |
| 光源 |
|
15V,150W 鹵素燈 (光纖管) |
15V,150W 鹵素燈 (光纖管) |
(*1)無法保證可測量任何曲率半徑R。 |
|
|
|
