PEARL |
|

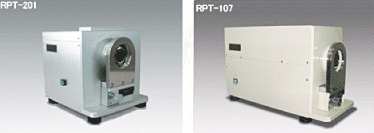

RPT-201、RPT-107 |
|
逆投影儀是將測試用圖像以被檢鏡頭投影在屏幕上，目視檢查投影出來的測試圖像，以評價被檢鏡頭的解析度、收差。
|
|
|
| 型式Model |
RPT-201 |
RPT-107 |
| 用途(被檢物) |
CCD攝影機用鏡頭,CCTV鏡頭,ITV鏡頭,手機鏡頭 |
| 最短法蘭距離(Flange back) |
離支架標準面5mm |
| 焦點距離範圍 |
前後移動量25mm |
| 移動量表示 |
0.01mm數字顯示 |
| 鏡頭支架接受 |
M72×1 |
| 光源 |
24V 230W鹵素燈 |
| 測試圖表(選配) |
2/3型尺寸以下(可特訂) |
|
|
 |

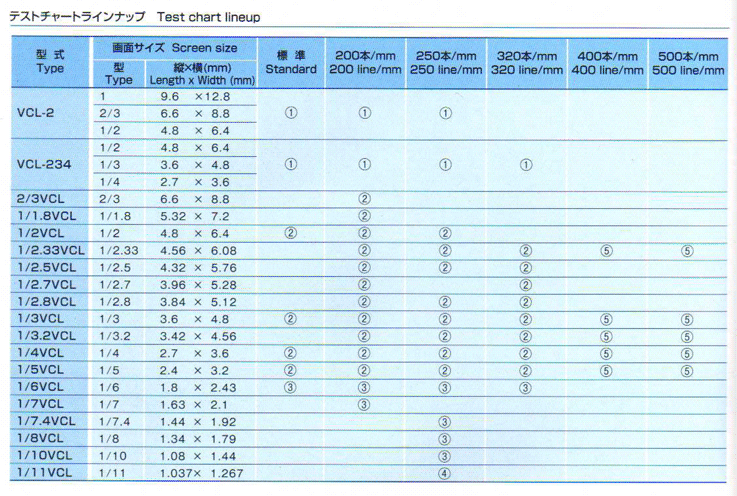

| 影像用測試圖表 CHART (穿透式) |
 |
| PEARL |
|
|

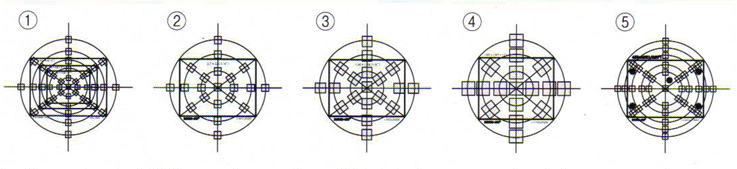

採②③④配置之圖表，其各圈圓的直徑分別為35%、70%、100% (由內圈至外圈)。
採⑤配置之圖表，其各圈圓的直徑分別為35%、50%、70%、85%以及100%(由內圈至外圈)。
|
|
|
| |
|
|
