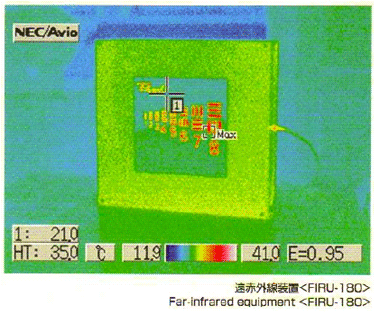

遠紅外線相機用Chart
(Chart for a far-infrared camera) |
 |
| PEARL |
|
|
|
|
Pearl |
|
用於檢查遠紅外線相機(Thermography)解析度的chart。
|
|
|
| 波長範圍 |
8~14μm |
| 溫度 |
25~45℃ |
| 加熱器 |
| PTC面板加熱器 |
| 額定電壓 100V |
| 電力 16W |
|
| 解析條數 |
可依據投影距離變動 |
| Chart板 |
200 x 200 mm |
| 解析區域 |
180 x 180 mm |
| 放射率 |
圖形部 0.95 |
|
|
 |
|
|
Pearl |
|

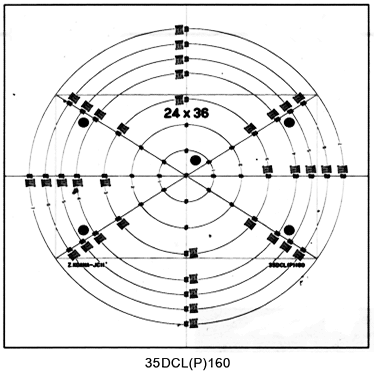

用於測試數位單眼相機的chart(穿透式)。
● 大幅提高了周邊解析度
● 採用調焦西門子圖形。
● 可進行大範圍的解析度測量。
|
|
|
|
|

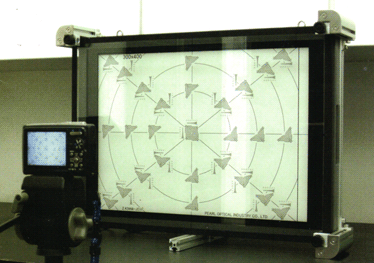

Pearl |
|
相機和鏡頭解析度檢查時的攝影用標板。
因是穿透型，所以解析度標板的對比度比較高，易於檢查。
|
|
|

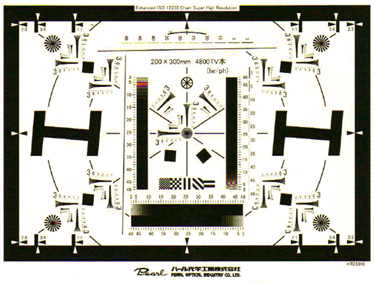

| 8K解析度Chart (8K resolving power chart) |
|
| PEARL |
|
|
|
|
Pearl |
|
符合ISO 12233規範的反射型攝影用TEST CHART，貼在牆壁等平面上，
持相機等待檢測鏡頭拍照，後續便可評價該鏡頭的解析度及各項性能。
分析軟體使用網路免費資源(CIPA網站下載免費軟體)
|
|
|
| 規格 |
ISO12233 |
| 尺寸 |
200 x 300 mm |
| 長寬比 |
1:1 / 4:3 / 2:3 |
| 解析度 |
300 ~ 4,800TV條 |
| 光學濃度 |
1.85 |
| 反射比 |
70 |
|
|
|
