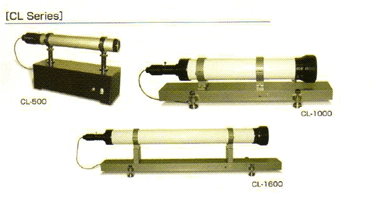

| 準直儀或稱作平行光管，是一種取得無限遠的光(平行光)的裝置，在研究・開發、產線上進行高精度・高效率的焦點面檢測。 |
| ● 穩定性高，能取得高質量的平行光線束。 |
| ● 用來進行照相機鏡頭・攝影機鏡頭等的焦點位置檢查・∞調整・像差的確認...等。 |
|
|
|
| 型式Model |
CL-500 |
CL-1000 |
CL-1600 |
CL-2250 |
| 焦點距離 |
500mm |
1000mm |
1600mm |
2250mm |
| 有效直徑 |
φ50mm |
φ100mm |
φ110mm |
φ120mm |
| 全長 |
650mm |
1400mm |
2000mm |
2750mm |
| 尺寸、重量 |
L645 x W180 x H390,
12kg |
L1400 x W300 x H350,
46kg |
L2050 x W300 x H350,
67kg |
L2600 x W300 x H350,
86kg |
| CHART(*1) |
可選擇塊型(N)、
西門子星(N)、Pin Hole(N) |
可選擇塊型(N)、
西門子星(N)、Pin Hole(N)(更換式) |
| FILTER |
綠色濾光片 |
| 光源 |
6V、30W 鎢絲燈 |
| 電源供應 |
AC100V / 110V / 220V / 240V, 40W |
| 附屬品 |
Chart(除了CL-500)、綠色濾光片、備用燈、備用保險絲、電源線、使用說明書 |
(*1)除了上述專用Chart以外，也可在自動準直儀・準直儀用標準品Chart中選擇。
| |
|
|
|
パール光学工業株式会社
PEARL OPTICAL INDUSTRY CO., LTD. |
|

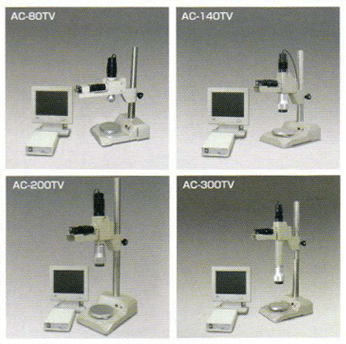

AC-80TV、AC-140TV、AC-200TV、AC-300TV |
|
自動準直儀是在準直儀的光路中設置棱鏡接目鏡，按角度測出被檢物的平行度的裝置。適合用於角度測量、調整攝影機鏡頭的距離刻度、法蘭距離(Flange back)測量等。
|
|
|
| 型式Model |
AC-80TV |
AC-140TV |
AC-200TV |
AC-300TV |
| 對物鏡 |
焦點距離 |
80mm |
140mm |
200 mm |
300 mm |
| 有效口徑 |
Φ15mm |
Φ30mm |
Φ32mm |
Φ40mm |
| 可動 |
回轉螺旋方式 |
| 接目鏡 |
倍率 |
×10(附視度調整結構) |
| 圖表 |
對焦用 |
電燈側: 西門子星(N) / 接目側: 丸十字(P) |
| 讀角度用 |
電燈側: 丸十字(N) /接目側: 1分角度刻度(P) |
| 試料台 |
Φ120mm,附3點俯仰裝置 |
| 濾光器 |
綠色濾光片 |
| 光源 |
6V,12W 鎢絲燈 |
|
|
|
|
