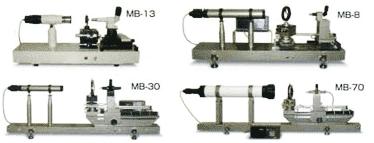

加工設備   檢測設備   偏心測量儀   逆投影儀   魚眼鏡頭品質解析   準直儀、自動準直儀   焦距量測儀、FBL量測儀   各式chart   光譜儀、色度機   LED強光燈   粉塵監控器   照度計/輝度計   雙折射量測儀   非接觸透鏡中心肉厚測量儀   客製化AOI外觀檢測設備   資材與耗材   其它服務   黃光製程設備 焦距量測儀 PEARL  廠 商 PEARL 型 號 MB-13、MB-8、MB-30、MB-70、MB-70L  規 格 型式Model MB-13 MB-8 MB30 主體 全長 700mm 1300mm 1750mm 測定台 長度 --- --- 940mm 測定範圍 0-40mm 0-200mm 0-500mm 鏡頭架 單鏡頭用 Φ5mm-Φ25mm (可按客戶要求訂做) Φ25mm-Φ80mm (可按客戶要求訂做) Φ10mm-Φ85mm (可按客戶要求訂做) 載物台 前後 ±7mm ±15mm 左右 ±7mm ±15mm 回轉 ±20° ±40° 顯微鏡 接目鏡 ×10(附視度調整結構) 對物鏡 ×10 ×5, ×10, ×20 上下微動範圍 ±5mm 前後微動範圍 0-40mm 0-15mm 前後粗動範圍 --- 0-200mm 0-490mm 光源 --- --- 15V,150W 碘鎢燈 AC-100V/240V,200W 測出結構 數字顯示 1/100mm 1/1000mm 準直儀 焦點距離 140mm 500mm 有效口徑 Φ30mm Φ50mm 圖表 块型(可指定) 块型(可指定)可交換 濾光器 綠色濾光片 光源 6V,12W 鎢絲燈AC100V/110V/220V/240V,30W 6V,30W 鎢絲燈 AC100V/110V/220V/240V,30W 型式Model MB-70 MB-70L 主體 全長 2400mm 3400mm 測定台 長度 940mm 1400mm 測定範圍 0-450mm 0-1000mm 鏡頭架 單鏡頭用 Φ10mm-Φ85mm(可按客戶要求訂做) 載物台 前後 ±15mm 左右 ±15mm 回轉 ±40° 顯微鏡 接目鏡 ×10(附視度調整結構) 對物鏡 ×5, ×10, ×20 上下 ±5mm 前後微動範圍 ±15mm 前後粗動範圍 0-490mm 0-1000mm 光源 15V,150W鹵素燈,AC100V～240V,200W 測出結構 數字顯示 1/1000mm 準直儀 焦點距離 1000mm 1600mm 有效口徑 Φ100mm Φ110mm 圖表 块型(可指定)可交換 濾光器 綠色濾光片 光源 6V,30W鎢絲燈, AC100V/110V/220V/240V,40W FBL量測儀 PEARL  廠 商 Pearl 簡 介 本設備是測量鏡頭組的flange back，可以高精度測量。測量flange back的同時也能測量鏡頭組的有效焦距(EFL)。以畫像處理探測出最適合焦距，達成高度再現性的測量，且降低人為操作引起的測量值差異。   TOP
